สำหรับเครื่องตรวจสอบท่อด้วยรังสีเอกซ์ขนาดเส้นผ่านศูนย์กลาง 810 มม. ~ 1440 มม.
- Aolong
- จีน
- 15 วัน
- 1500 ชิ้น/ปี
1. X-เรย์ ท่อส่งน้ำ แคร่เลื่อน ใช้ พีแอลซี ซีเมนส์ S7-200 เป็นระบบควบคุม ทำให้มีความน่าเชื่อถือและเสถียรภาพสูง

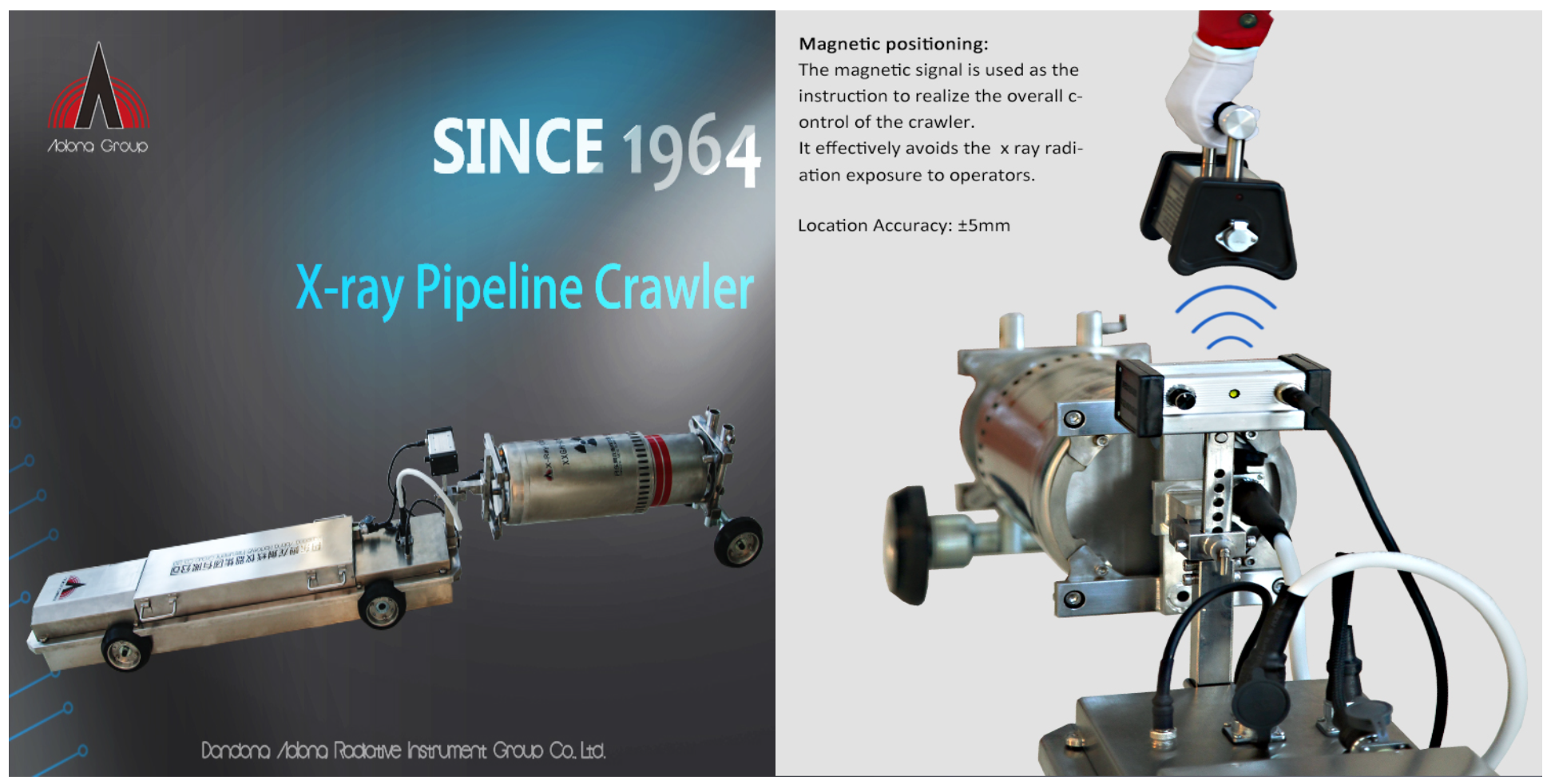

2. X-เรย์ ท่อส่งน้ำ แคร่เลื่อน มาพร้อมกับระบบการวางตำแหน่งแม่เหล็กขั้นสูง ช่วยให้มั่นใจถึงความแม่นยำและความไวสูงในระหว่างกระบวนการตรวจจับ
3. X-เรย์ ท่อส่งน้ำ แคร่เลื่อน นำเสนอความสามารถในการจัดเก็บข้อมูลขนาดใหญ่และความปลอดภัยและความลับที่แข็งแกร่ง
คำอธิบายผลิตภัณฑ์ของ X-เรย์ ท่อส่งน้ำ แคร่เลื่อน:

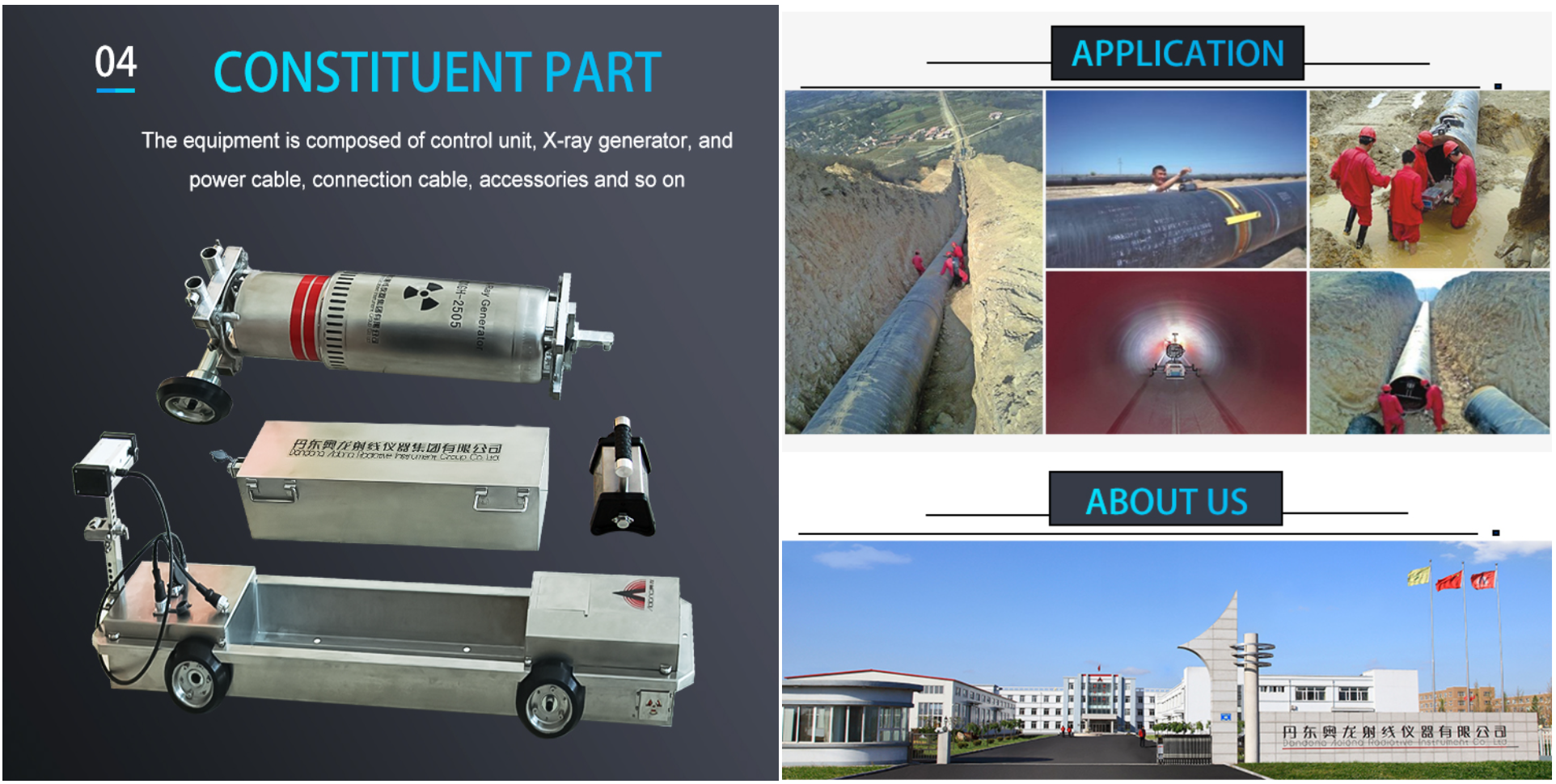

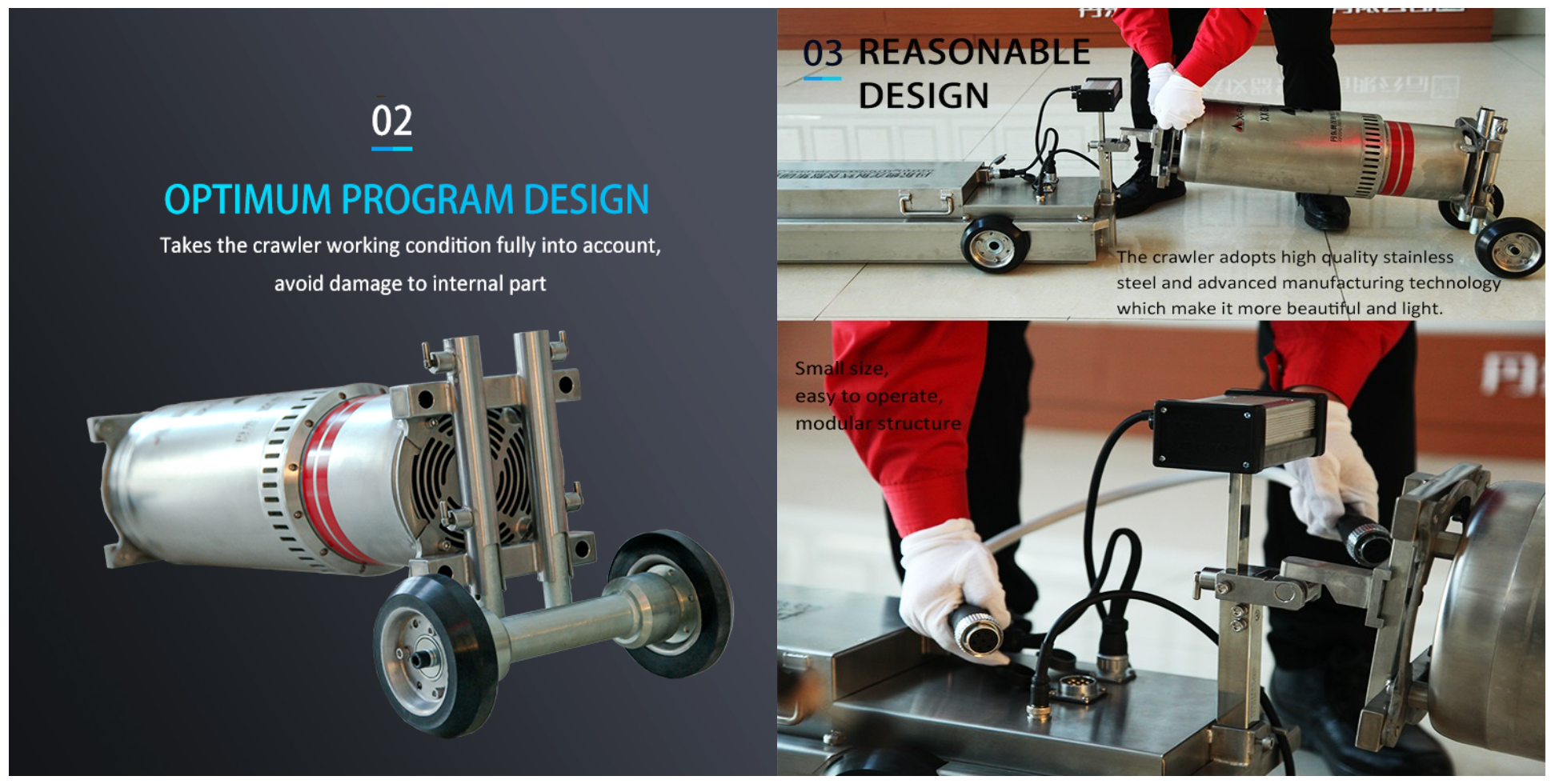

X-เรย์ ท่อส่งน้ำ แคร่เลื่อน คืออุปกรณ์ตรวจสอบท่อด้วยรังสีเอกซ์แบบคลาน (X-เรย์ ท่อส่งน้ำ แคร่เลื่อน) ที่เหมาะสำหรับท่อที่มีเส้นผ่านศูนย์กลางตั้งแต่ 810 มม. ถึง 1440 มม. เป็นอุปกรณ์ตรวจสอบความแม่นยำสูงที่ออกแบบมาเฉพาะสำหรับการทดสอบแบบไม่ทำลาย (เอ็นดีที) ของรอยเชื่อมท่อขนาดใหญ่ X-เรย์ ท่อส่งน้ำ แคร่เลื่อน มาพร้อมกับระบบแกนกลาง ได้แก่ ระบบควบคุมแหล่งกำเนิดรังสีเอกซ์ ระบบจัดการพลังงาน ระบบนำทางอัตโนมัติ ระบบเก็บภาพ และการสื่อสารไร้สาย ช่วยให้สามารถนำทางอัตโนมัติ กำหนดตำแหน่งได้อย่างแม่นยำ และตรวจสอบภายในท่อปิด ตัวเครื่องทำจากสแตนเลสสตีลเกรดอากาศและการออกแบบแบบแยกส่วน มีคุณสมบัติกันน้ำ กันกระแทก และทนต่อการกัดกร่อน จึงเหมาะสำหรับสภาพแวดล้อมการก่อสร้างที่ซับซ้อน เช่น อุตสาหกรรมน้ำมันและก๊าซ อุตสาหกรรมอนุรักษ์น้ำ และอุตสาหกรรมเคมี และสามารถทำงานตรวจสอบภายในท่อได้อย่างมีประสิทธิภาพ ท่อส่งน้ำ X-รังสี การตรวจสอบ แคร่เลื่อน ยังมีระบบกลับอัตโนมัติ การแจ้งเตือนแบตเตอรี่ต่ำ และการปรับค่าแสงอัจฉริยะ ทำให้ใช้งานได้ง่ายและรวดเร็ว
หลักการทำงานของอุปกรณ์ตรวจสอบด้วยรังสีเอกซ์ท่อ:
เครื่องตรวจสอบท่อด้วยรังสีเอกซ์เป็นเครื่องกำเนิดรังสีเอกซ์อัตโนมัติที่ขับเคลื่อนด้วยชิ้นส่วนกลไก โดยเคลื่อนที่เข้าไปในท่อที่บรรทุกเครื่องกำเนิดรังสีเอกซ์โดยอัตโนมัติ
นอกท่อ ผู้ปฏิบัติงานจะวางฟิล์มเอกซเรย์เฉพาะทางและแท็กระบุตัวตนไว้ที่รอยเชื่อมรอบก้นเพื่อทำการตรวจสอบ
อุปกรณ์ควบคุมระยะไกลที่อยู่ภายนอกท่อจะควบคุมทิศทางของเครื่องตรวจสอบท่อด้วยรังสีเอกซ์ให้เข้าไปในท่ออย่างแม่นยำ และทำการฉายรังสีเอกซ์ในตำแหน่งที่กำหนด
ในที่สุด โปรแกรมตรวจสอบท่อด้วยรังสีเอกซ์จะใช้รังสีเอกซ์เพื่อเจาะทะลุและถ่ายภาพรอยเชื่อมรอบท่อ ทำให้สามารถทดสอบแบบไม่ทำลายล้างที่มีคุณภาพสูงได้
พารามิเตอร์ทางเทคนิคของอุปกรณ์ตรวจสอบท่อด้วยรังสีเอกซ์:
| อัล-100เอ | อัล-100บี | อัล-100ซี | อัล-100ดี | อัล-100อี | ||
| รายการ | พารามิเตอร์ | พารามิเตอร์ | พารามิเตอร์ | พารามิเตอร์ | พารามิเตอร์ | |
| ช่วงเส้นผ่านศูนย์กลางท่อ | φ810-1440มม. | φ710-1219มม. | φ410-1016มม. | φ219-510มม. | φ219-510มม. | |
| การเจาะสูงสุด (เหล็ก A3) | 42 มม. | 35 มม. | 30 มม. | 24 มม. | 24 มม. | |
| ท่อ(กรวย) | แรงดันไฟฟ้าขาออกสูงสุด | 350 กิโลโวลต์ | 300 กิโลโวลต์ | 250 กิโลโวลต์ | 200 กิโลโวลต์ | 200 กิโลโวลต์ |
| กระแสไฟออกสูงสุด | 3มิลลิแอมป์ | 3มิลลิแอมป์ | 3มิลลิแอมป์ | 3มิลลิแอมป์ | 3มิลลิแอมป์ | |
| ขนาดโฟกัส | 1.0×2.3มม. | 1.0×3.5มม. | 1.0×2.0มม. | 1.0×2.0มม. | 1.0×2.0มม. | |
| คาน | 360°×30° | 360°×30° | 360°×30° | 360°×30° | 360°×30° | |
| อุณหภูมิสิ่งแวดล้อม | -30°-80° | -30°-80° | -30°-80° | -30°-80° | -30°-80° | |
| ความชื้นสัมพัทธ์ | ≤90% | ≤90% | ≤90% | ≤90% | ≤90% | |
| ความจุพลังงานของแบตเตอรี่ | 120V,20Ah | 110V,22Ah | 106V,22Ah | 110V,10Ah | 96V,10Ah | |
| ความสามารถในการคลาน | ≤45° | ≤45° | ≤45° | ≤45° | 30-40° | |
| ความแม่นยำของตำแหน่ง | ±5มม. | ±5มม. | ±5มม. | ±5มม. | ±5มม. | |
| ระยะการคลาน | 8 กม. (ไปกลับ) | 8 กม. (ไปกลับ) | 8 กม. (ไปกลับ) | 6 กม. (ไปกลับ) | 6 กม. (ไปกลับ) | |
| ความเร็วในการคลาน | 16-18นาที/นาที | 16-18นาที/นาที | 16-18นาที/นาที | 16-18นาที/นาที | 16-18นาที/นาที | |
| มิติ (รถลากเลื่อน) | 1400×400×219มม. | 1250×270×180มม. | 1200×300×190มม. | 1180×230×160มม. | 1600×140×140มม. | |
| รัศมีมืด | ＞70° | ＞70° | ＞70° | ＞70° | ≥10วัน | |
| น้ำหนักรวม | 165กก. | 80กก. | 80กก. | 56.5 กก. | 45กก. | |
ข้อดีของเครื่องตรวจสอบท่อเอ็กซเรย์ขนาด 810 มม.:
1. เครื่องตรวจสอบท่อเอ็กซเรย์ขนาด 810 มม. ใช้ระบบควบคุมแบบดิจิทัลพร้อมพารามิเตอร์การรับแสงที่ปรับได้แบบเรียลไทม์ เพื่อการถ่ายภาพรอยเชื่อมที่ชัดเจนและแม่นยำยิ่งขึ้น
2. การระบุตำแหน่งอัตโนมัติ การนำทางกลับอัตโนมัติ และการแจ้งเตือนแบตเตอรี่ต่ำ ช่วยลดการแทรกแซงด้วยตนเองและเพิ่มความปลอดภัย
3. เครื่องตรวจสอบท่อเอ็กซเรย์ขนาด 810 มม. ที่มีตัวเรือนสแตนเลส กันน้ำและกันฝุ่น จึงเหมาะอย่างยิ่งสำหรับการใช้งานในท่อ
4. อุปกรณ์ตรวจสอบท่อด้วยรังสีเอกซ์ซึ่งมาพร้อมกับระบบแบตเตอรี่ลิเธียมความจุสูง ช่วยให้ตรวจสอบได้อย่างต่อเนื่องยาวนาน
คำถามที่พบบ่อยเกี่ยวกับอุปกรณ์ตรวจสอบท่อด้วยรังสีเอกซ์:
ถาม: เครื่องตรวจสอบท่อเอ็กซเรย์ 810 มม. ทำงานตรวจสอบอย่างไร? จำเป็นต้องขุดท่อหรือไม่?
A: ไม่จำเป็นต้องขุดทั้งหมด เครื่องตรวจสอบท่อเอ็กซเรย์ขนาด 810 มม. จะคลานเข้าไปในท่อและทำการเปิดรับแสงจนเสร็จ
ถาม: เทคโนโลยีการวางตำแหน่งแม่เหล็กมีข้อดีเหนือกว่าแหล่งกำเนิดรังสีแกมมาแบบดั้งเดิมอย่างไร?
A: ข้อได้เปรียบหลักของอุปกรณ์ตรวจสอบรังสีเอกซ์ท่อคือความปลอดภัยและการปกป้องสิ่งแวดล้อม อุปกรณ์นี้กำจัดอันตรายจากรังสีแกมมาได้อย่างสมบูรณ์ ไม่จำเป็นต้องมีใบอนุญาตแหล่งกำเนิดรังสีที่ซับซ้อน นอกจากนี้ยังใช้งานง่ายกว่า ลดภาระงานของบุคลากรและความเสี่ยงด้านความปลอดภัยได้อย่างมาก
ถาม: ความแม่นยำและความน่าเชื่อถือของการตรวจสอบอุปกรณ์ตรวจสอบท่อด้วยรังสีเอกซ์คืออะไร
A: ระบบการวางตำแหน่งแม่เหล็กขั้นสูงของเครื่องตรวจสอบรังสีเอกซ์ท่อส่งช่วยให้สามารถวางตำแหน่งได้อย่างแม่นยำและมีเสถียรภาพเทียบเท่ากับแหล่งกำเนิดรังสีแกมมา ช่วยให้มั่นใจได้ว่าจะได้ภาพที่ชัดเจนและการวางตำแหน่งที่แม่นยำ ตอบสนองข้อกำหนดการทดสอบแบบไม่ทำลายล้างของมาตรฐานอุตสาหกรรมต่างๆ ได้อย่างครบถ้วน
ถาม: ท่อประเภทใดบ้างที่เหมาะกับเครื่องตรวจสอบท่อด้วยรังสีเอ็กซ์?
A: อุปกรณ์ตรวจสอบท่อด้วยรังสีเอกซ์สามารถนำไปใช้งานได้อย่างกว้างขวางกับท่ออุตสาหกรรมที่ทำจากวัสดุและการใช้งานที่หลากหลาย เช่น ท่อน้ำมันและก๊าซ ระบบประปาและระบายน้ำของเทศบาล สารเคมี ไฟฟ้า และพลังงานนิวเคลียร์ โดยเฉพาะอย่างยิ่งในท่อส่งระยะไกล
ถาม: การใช้งาน X-เรย์ ท่อส่งน้ำ แคร่เลื่อน ซับซ้อนหรือไม่? ข้อกำหนดของผู้ปฏิบัติงานมีอะไรบ้าง?
ตอบ: X-เรย์ ท่อส่งน้ำ แคร่เลื่อน เป็นระบบอัตโนมัติขั้นสูงและควบคุมการทำงานอย่างชาญฉลาดผ่านรีโมทคอนโทรลภายนอก อย่างไรก็ตาม ผู้ปฏิบัติงานต้องมีคุณสมบัติ เอ็นดีที ระดับมืออาชีพและได้รับการฝึกอบรมเฉพาะทางเกี่ยวกับอุปกรณ์นี้ เพื่อให้มั่นใจว่าขั้นตอนการทดสอบเป็นมาตรฐานและผลการทดสอบมีความถูกต้องแม่นยำ
ในฐานะพันธมิตรที่เชื่อถือได้ โปรแกรมบริการและการสนับสนุนของ อ่าวหลง ให้ความสำคัญกับประสิทธิภาพการทำงานเป็นหลัก ด้วยระบบสนับสนุนที่ครอบคลุม เราช่วยให้ลูกค้าสามารถยืดอายุการใช้งานของ X-เรย์ ท่อส่งน้ำ รถไถ ลดการสูญเสียจากการหยุดทำงานที่ไม่คาดคิด และได้รับผลตอบแทนจากการลงทุนที่สูงขึ้น การรับประกันแบบจำกัดและการสนับสนุนทางโทรศัพท์ตลอด 24 ชั่วโมงทุกวันของเรา มอบการสนับสนุนทางเทคนิคที่แข็งแกร่งให้กับลูกค้า มั่นใจได้ว่าปัญหาต่างๆ จะได้รับการแก้ไขอย่างทันท่วงทีตลอดเวลา
รายละเอียดการบรรจุของ X-เรย์ ท่อส่งน้ำ แคร่เลื่อน
สินค้าแต่ละชิ้นจะถูกบรรจุในกล่องกระดาษแข็งหรือกล่องไม้ (เรายังรับตามความต้องการของลูกค้า)
ระยะเวลาจัดส่ง
1. สำหรับการสั่งตัวอย่าง 3-5 วันทำการ
2. สำหรับการผลิตจำนวนมาก 5-7 สัปดาห์ (ขึ้นอยู่กับปริมาณการสั่งซื้อและการออกแบบด้วย)
เกียรติยศ:
บริษัท อ่าวหลง ได้ร่วมมือกับสถาบันวิทยาศาสตร์แห่งชาติจีน (ชาวจีน สถาบันการศึกษา ของ วิทยาศาสตร์) เพื่อจัดตั้ง นักวิชาการ ผู้เชี่ยวชาญ เวิร์กสเตชัน ซึ่งให้การสนับสนุนทางวิชาการระดับสูงแก่การวิจัยและพัฒนาของบริษัท ทีมนักวิชาการเหล่านี้มีส่วนร่วมในการตรวจสอบเทคโนโลยีที่สำคัญและการวิจัยและพัฒนา ซึ่งช่วยเพิ่มประสิทธิภาพการวิจัยและพัฒนา ซึ่งช่วยให้บริษัทบรรลุความก้าวหน้าอย่างต่อเนื่องในด้านเครื่องตรวจจับความละเอียดสูง อัลกอริทึมอัจฉริยะ และเทคโนโลยี ซีที ระดับอุตสาหกรรม และรักษาความเป็นผู้นำในอุตสาหกรรมไว้ได้ เกียรติยศนี้แสดงให้เห็นถึงความมุ่งมั่นเชิงกลยุทธ์ของบริษัทในด้านนวัตกรรมทางวิทยาศาสตร์และเทคโนโลยี และเป็นปัจจัยสำคัญในการเสริมสร้างความสามารถในการแข่งขันของผลิตภัณฑ์
เกี่ยวกับเรา:
นับตั้งแต่ก่อตั้ง บริษัท อ่าวหลง กลุ่ม ได้มุ่งมั่นพัฒนาและดำเนินงานอย่างลึกซึ้งในด้านการทดสอบแบบไม่ทำลายและการทดสอบวัสดุ เราไม่เพียงแต่มีระบบการจัดการองค์กรที่ครอบคลุมและสภาพแวดล้อมการผลิตที่ทันสมัยเท่านั้น แต่ยังได้สร้างสถานีงานผู้เชี่ยวชาญทางวิชาการและฐานการวิจัยระดับหลังปริญญาเอก ก่อให้เกิดระบบการวิจัยและนวัตกรรมที่แข็งแกร่ง ผลิตภัณฑ์หลักของเราประกอบด้วย เครื่องตรวจสอบท่อด้วยรังสีเอกซ์แบบรางเลื่อน (ท่อส่งน้ำ X-รังสี การตรวจสอบ หนอน), เครื่องตรวจสอบท่อด้วยรังสีเอกซ์ขนาด 810 มม., เครื่องตรวจสอบท่อด้วยรังสีเอกซ์แบบรางเลื่อน (X-เรย์ ท่อส่งน้ำ แคร่เลื่อน) และอุปกรณ์ทดสอบแบบไม่ทำลายอื่นๆ
